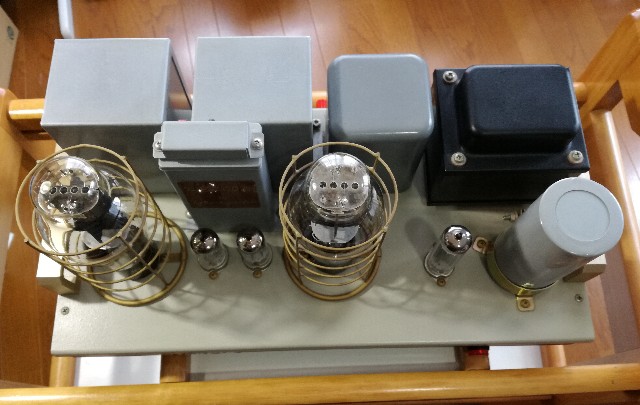

真空管WE300Bシングルアンプ

自作してから30年程経ちますが、真空管を含め無故障です。

western electricに今頃になって感心しています。長寿命です。

このアンプには長く前からタンノイのHPD315A(DEVON)が接続され、良好です。


f:id:we300ba:20200826213250j:image


f:id:we300ba:20200826213337j:image

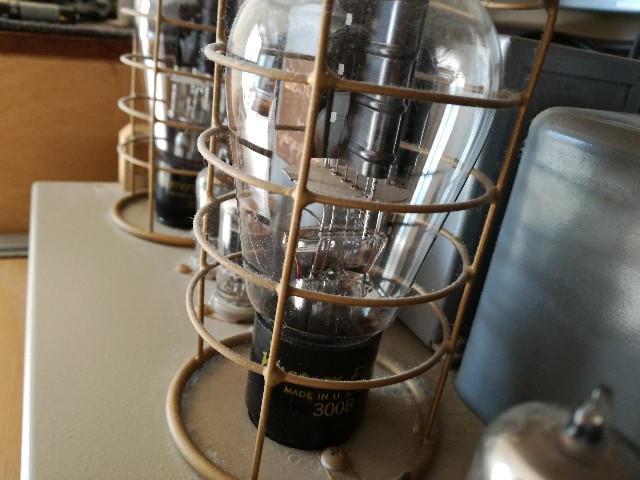

WE300Bを囲む円筒状の網は、真鍮ワイヤーを茶筒に巻き付け加工した自作品である。

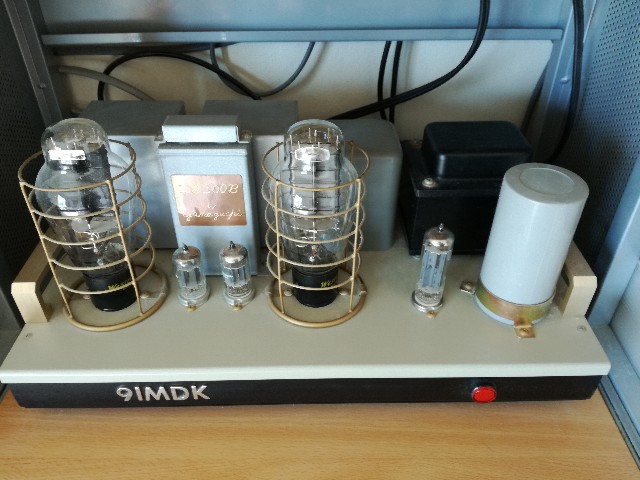

91MDKと付けたマークはWE91Bアンプが由来でMDKはモドキという意味である。
最初、初段は5極管であったが12AX7,12AU7と試行錯誤の結果、12AU7に落ち着いた。

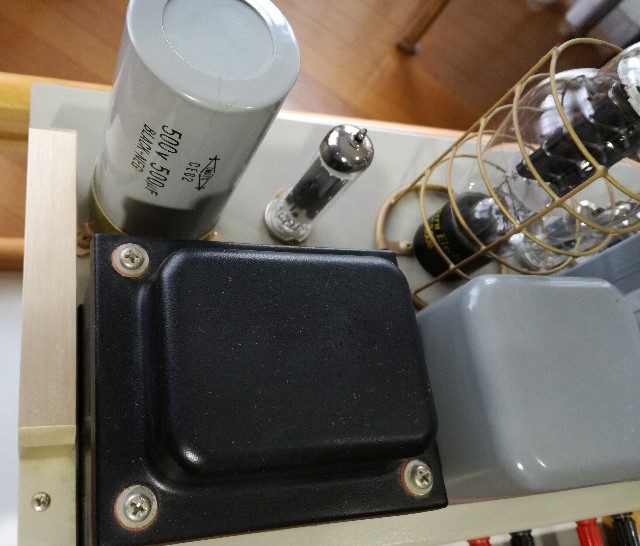

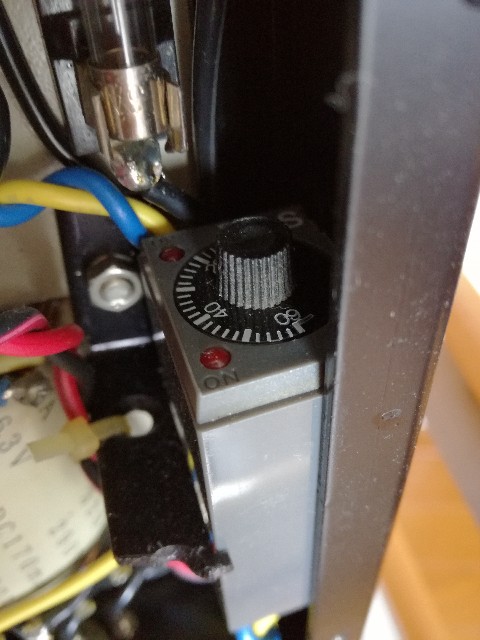

整流管はダンパー役で5RK16、実際にはダイオード整流で500μFのコンデンサーが付いているが、高電圧の突入電流を防止するためタイマーでコントロールされている。
さらにWE300Bを保護するためにダンパー管を実装してある。


f:id:we300ba:20200826213426j:image


f:id:we300ba:20200826213501j:image


f:id:we300ba:20200826213536j:image


f:id:we300ba:20200826213612j:image


f:id:we300ba:20200826213656j:image


f:id:we300ba:20200826213736j:image

なお、このアンプの入力端子には、western electric製のインプットトランス(600:7000)が

接続され、marantz CD34 CDプレーヤが音源となります。
